Recycling unit

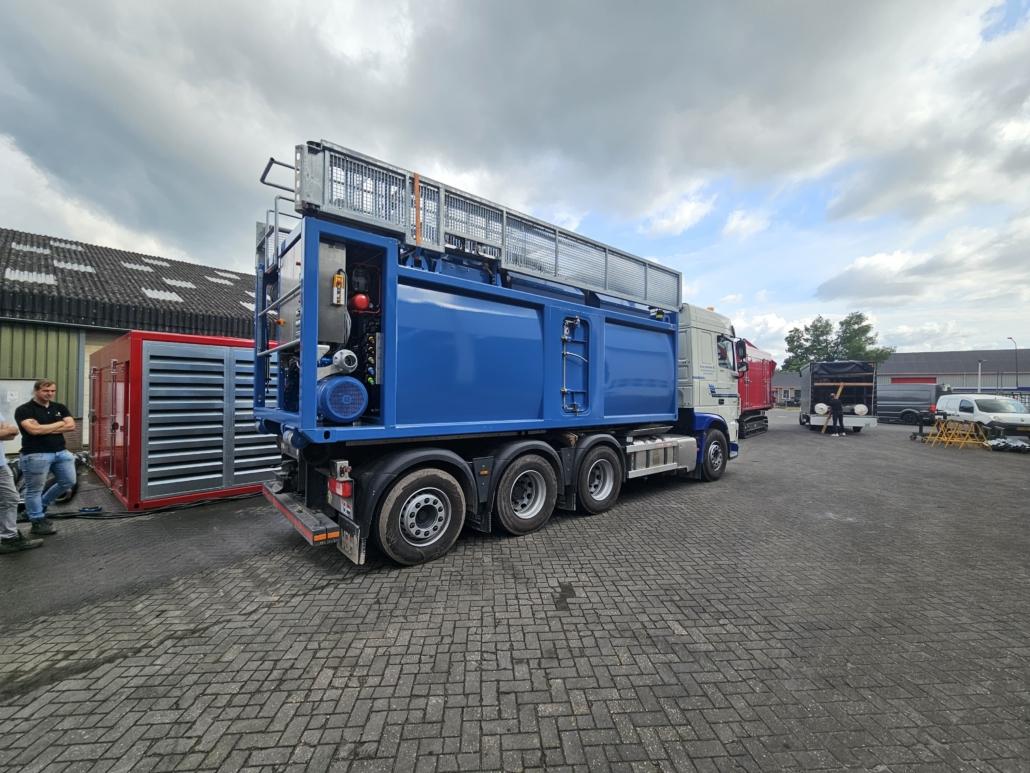

De BFR2500E Recycling unit heeft een compacte footprint. De constructie is zo ontworpen dat alle benodigde componenten zijn geïntegreerd om de machine te laten draaien. De container kan afgezet worden op locatie en met een kleine generator kan de container uit de storage unit worden gelift. Met behulp van de afstandsbediening kunnen de bordessen worden uitgeklapt, waardoor de container met behulp van cilinders uit de bak kan worden gehaald. Er is geen losse trap vereist voor toegang tot de recycling unit, aangezien deze is uitgerust met een uitschuiftrap.

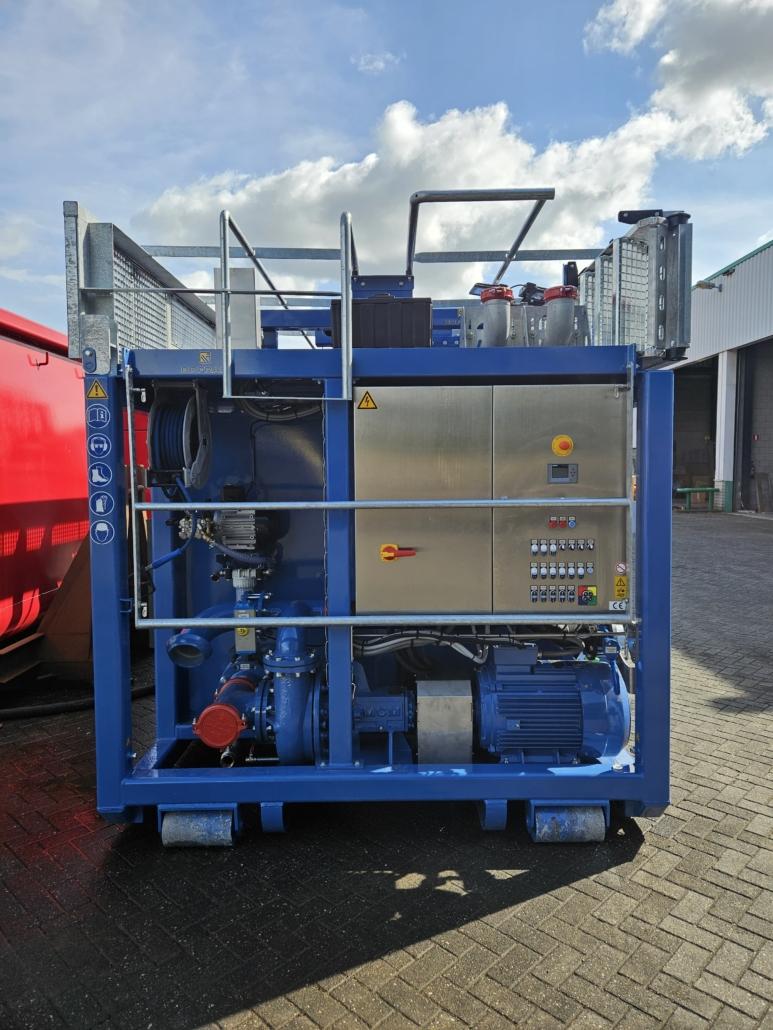

De recycling unit is uitgerust met drie Mission Short Frame pompen, die bekleed zijn met een geharde Nedox coating. Dit betekent dat de pompen tot wel 3x langer meegaan en dat de pomp en motor op een kortere afstand van elkaar zijn gemonteerd in vergelijking met traditionele pompen. Bovendien, is de unit uitgerust met PE100 leidingen die beter bestand zijn tegen zand dan stalen leidingen. De recycling unit is ook uitgerust met een shale shaker en twee mud cleaners met high flow hydrocyclonen. De vervuilde mud/bentoniet wordt in drie stappen schoongemaakt, waarbij de vervuilde mud binnenkomt via de shale shaker, vervolgens wordt deze over de eerste mud cleaner gepompt en ten slotte herhaalt deze stap op de tweede mud cleaner. De schone vloeistof komt vervolgens terecht in de storage unit.
Recycle unit
BFR 2500E
Frame | Stalen frame |
Afmetingen | 6060 (L) x 2440 (B) x 2690 (H) |
Hydrauliek systeem | Hefsysteem voor heffen van recycling unit uit de storage unit (volledig automatisch) Hoogteverstelling van shaker decks Hydraulisch/Elektrisch Bordes hydraulisch uitklapbaar |
Opslag tank | 24m3 capaciteit tank Door de verlaagde zuigpunten kan de tank volledig legen Toegangsdeur om de storage container te betreden/schoonmaken |
Reinigingsysteem | Hoge druk reiniger 400 volt Slang 15 meter Zeef filter om het water te reinigen |
Transferpomp | 3500 liter/min transfer pomp capaciteit |
Verlichting | 6x werklamp boven op de recycling unit (uitschuifbaar) 1x werklamp onder bij de transferpomp (tbv onderhoud) 1x werklamp bij besturingskast |

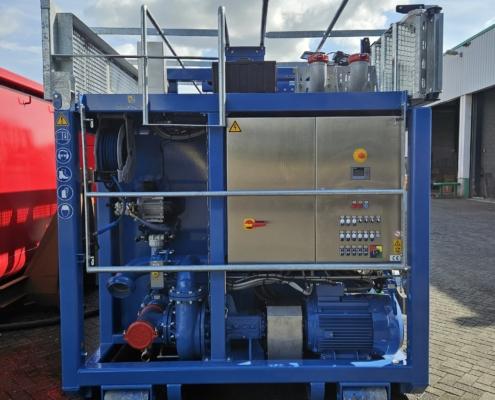

Besturing | Besturingskast voorzien van display, noodstop en bedieningsknoppen. Knoppen hebben de volgende functies: • Noodstop, hoofdschakelaar, verlichting aan/uit • Recycling pomp aan/uit • Shaker decks aan/uit • Transfer pomp aan/uit • Fasebewaking Display voor het aflezen van actuele status, eventuele storingen, draai uren en onderhoudsintervallen. |
Afstandbediening | Afstandsbediening, voorzien van de volgende functies; • Noodstop • Recycling unit boven/beneden • Bordes in/uit |
Documentatie | CE-documentatie, handleiding, onderdelenlijst, hydraulische en elektrisch schema’s |
